Puntos clave del cableado de un relé Finder de 230 V AC
- Alimentación de la bobina: se conecta a 230 V CA entre los bornes A1 y A2, sin importar la polaridad.
- Circuito de potencia: terminal COM como entrada y NO (normalmente abierto) o NC (normalmente cerrado) según el comportamiento deseado.
- Corriente máxima: contactos dimensionados para 10 A / 250 V AC; respete las secciones de cable recomendadas.
- Seguridad: corte siempre la tensión antes de manipular, utilice fusibles en serie con la carga y verifique el apriete de los tornillos.
- Montaje: sobre carril DIN de 35 mm (EN 60715), con comprobación mecánica y eléctrica mediante el pulsador de prueba.
El relé Finder con bobina de 230 V AC es un auténtico caballo de batalla en cuadros eléctricos residenciales e industriales. Su función principal es gobernar cargas de hasta 10 A a partir de una señal de control de alterna, convirtiéndolo en una solución robusta para iluminación, motores o cualquier electrodoméstico. Pero el mejor relé del mercado puede convertirse en un peligro si no se cablea correctamente. En esta guía paso a paso vamos a desgranar cada conexión, cada borne y cada buena práctica para que la instalación quede segura y profesional, justo como le gusta a Sal Valeriano en su taller.
¿Qué es un relé Finder de 230 V AC y por qué es importante su correcto cableado?
Un relé Finder de 230 V AC es un interruptor electromecánico que utiliza una bobina alimentada con corriente alterna de red para conmutar uno o varios contactos de potencia. El hecho de que la bobina trabaje directamente a 230 V permite prescindir de fuentes de alimentación auxiliares, simplificando el diseño del cuadro. Su correcto cableado es vital porque una conexión floja, un dimensionamiento inadecuado de los cables o un error en la polaridad de los contactos de potencia no solo provocan fallos de funcionamiento, sino que pueden generar sobrecalentamientos y riesgos de incendio. Además, una instalación limpia y bien documentada facilita futuras ampliaciones y el mantenimiento.
Materiales y herramientas necesarios
Antes de abrir el cuadro eléctrico, reúne todo lo que vas a necesitar. La improvisación es enemiga de la seguridad y de un acabado profesional.
- Relé Finder de 230 V AC: modelo con 1 o 2 contactos conmutados según la aplicación (Serie 60, 26.03.8.230, etc.).
- Destornillador plano de tamaño adecuado a los bornes (normalmente 3,5 mm) y un multímetro digital.
- Cable eléctrico flexible o rígido: para la bobina, 1,5 mm² suele ser suficiente; para la carga, respeta la tabla de selección (mínimo 2,5 mm² para 10 A).
- Fusibles o magnetotérmico de protección, adecuados a la carga y al cable.
- Carril DIN de 35 mm, anclajes, canalización y etiquetas identificativas.
- Pulsador de prueba o comprobador de tensión sin contacto.
Cómo identificar los terminales del relé Finder (bobina y contactos)
Todos los relés Finder para 230 V AC llevan impresos en su carcasa los esquemas de conexión y la numeración de bornes. No hay excusa para el error si te tomas un minuto en leerlos. Los terminales de la bobina suelen estar marcados como A1 y A2 (o en modelos antiguos, 1 y 2). En corriente alterna, el neutro y la fase pueden conectarse indistintamente a cualquiera de los dos, porque la bobina es monofásica y no tiene polaridad. En el circuito de potencia, el terminal COM (común) es el punto de entrada de la tensión que queremos controlar, mientras que NO (normally open) se cierra solo cuando la bobina recibe los 230 V, y NC (normally closed) permanece cerrado en reposo. Algunos modelos de la Serie 60 incorporan dos contactos conmutados (2 CO), identificados como 11-12-14 y 21-22-24 según el estándar europeo.

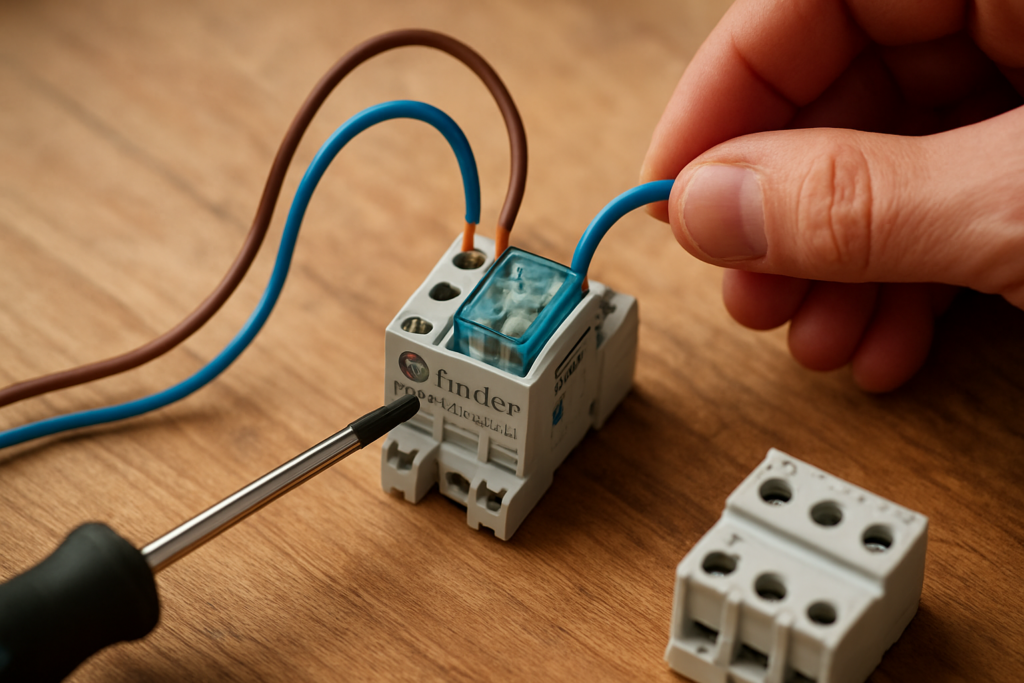

Cableado de la bobina: alimentación directa a 230 V AC
La bobina es el componente que activa el relé, transformando la energía eléctrica en un campo magnético que mueve la armadura de los contactos. Para alimentarla, llevamos la fase (marrón, L) y el neutro (azul, N) desde la red hasta A1 y A2. Como ya hemos dicho, en alterna la polaridad es irrelevante, así que puedes conectar la fase a A1 y el neutro a A2 o viceversa. Utiliza conductores de al menos 1,5 mm² –aunque si la longitud es muy corta y la corriente de retención es baja, este calibre ya va sobrado– y aprieta los tornillos con firmeza para evitar falsos contactos. Una vez alimentada, escucharás un clic seco: la bobina está atrayendo el núcleo y el relé está listo para conmutar.
Conexión del circuito de potencia: entender COM, NO y NC
El circuito de potencia es el que realmente le interesa a cualquier instalador. Partiendo de los datos de la hoja técnica de Finder, el relé está dimensionado para soportar 10 A a 250 V AC en cada contacto, suficiente para controlar la mayoría de cargas monofásicas domésticas. El cableado sigue una lógica sencilla:
- COM (común) se une al punto de suministro de la carga, es decir, al conductor que viene de la protección (fase tras el magnetotérmico o fusible).
- NO (normalmente abierto) se conecta al dispositivo que queremos gobernar (por ejemplo, una lámpara o un motor). De esta manera, el aparato solo recibe tensión cuando la bobina está energizada.
- NC (normalmente cerrado) se emplea cuando necesitamos que la carga esté normalmente alimentada y se desconecte al activar el relé (modo inverso). Es típico en circuitos de alarma o ventilación de emergencia.
Para cargas de hasta 8 A, un cable de 1,5 mm² es suficiente; cuando nos acercamos a los 10 A nominales, es obligatorio subir a 2,5 mm². Recuerda que la sección del cable protege contra el calentamiento, y que un contacto flojo puede generar el mismo calor que un cable infradimensionado. Asegura cada conexión y da un ligero tirón para comprobar que el hilo queda bien sujeto.

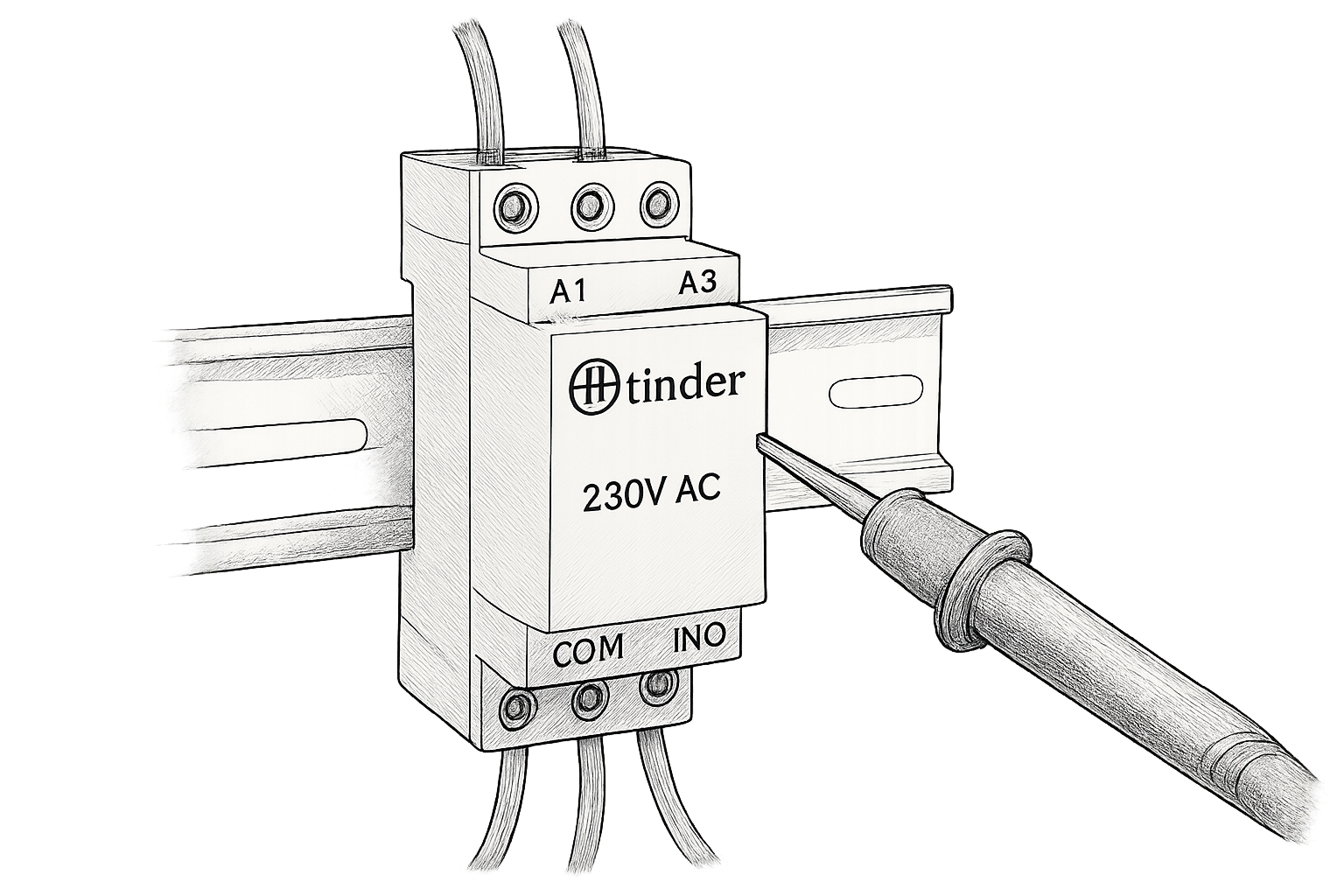

Instalación en carril DIN y fijación mecánica
Los relés Finder de la Serie 60 y la mayoría de modelos industriales están diseñados para montaje sobre carril DIN de 35 mm según EN 60715. Se encajan con un simple clip trasero y se retiran presionando una pestaña de desbloqueo. Una vez colocado, conviene no forzar el cableado para que las entradas de los bornes queden alineadas y los cables puedan discurrir por las canaletas sin curvas exageradas. Si el cuadro lo permite, deja al menos 2 cm de espacio por encima y por debajo para facilitar la refrigeración natural y el acceso con el destornillador. Para instalaciones más compactas, Finder también ofrece zócalos enchufables como el modelo 90.21 que permiten cambiar el relé sin tocar un solo cable.
Protección eléctrica: ¿el fusible va antes o después del relé?
Una pregunta recurrente que Sal responde sin dudar: el fusible debe instalarse siempre antes del relé, es decir, entre la fuente de alimentación y el terminal COM del contacto de potencia. De ese modo, protegemos tanto el cable como el propio relé frente a cortocircuitos o sobrecargas. Si situáramos el fusible después del relé, un fallo en el tramo de cable que une la protección al relé quedaría sin protección y podría provocar un incendio. La misma lógica se aplica a la bobina: aunque su consumo es mínimo (2,2 VA en alterna para la Serie 60), colocar un pequeño magnetotérmico de 2 A en el ramal de la bobina añade una capa extra de seguridad.
Comprobaciones de seguridad y puesta en marcha
Antes de dar tensión, haz una revisión visual: bornes apretados, ningún hilo de cobre suelto fuera del aislante, y todos los conductores identificados con colores normalizados (fase marrón o negro, neutro azul, tierra amarillo/verde). Después, con la alimentación general todavía desconectada, acciona el pulsador de prueba manual que muchos relés Finder incorporan: moviéndolo con un pequeño destornillador deberías oír la conmutación. Conecta la tensión y verifica, con un multímetro o con la propia carga, que el relé responde al control previsto. Si se trata de una instalación crítica, conviene añadir elementos de protección contra sobretensiones, como varistores o circuitos RC en paralelo a la bobina (Finder proporciona módulos supresores enchufables, como los 99.02.0.230.98 para LED + varistor).
Este vídeo muestra el montaje y la conexión de varios relés industriales de 230 V AC, y sirve como complemento visual a los pasos descritos. Presta especial atención a cómo se presentan los cables en el carril y a la separación entre el circuito de control y el de potencia.
Errores frecuentes al cablear un relé Finder de 230 V y cómo evitarlos
Incluso profesionales con experiencia cometen fallos que Sal suele corregir en las revisiones de sus clientes. Los más habituales:
- Confundir los terminales de bobina con los de potencia: resultado: corte fulminante del bobinado. Siempre verifica la referencia impresa en el lateral.
- No respetar la sección de cable adecuada: un cable de 0,75 mm² para 10 A se calentará y el aislante se degradará rápidamente.
- Olvidar el neutro del circuito de carga: el relé solo corta la fase; el neutro sigue presente en la carga, lo que puede dar sustos al manipularla.
- Utilizar el relé más allá de su vida útil eléctrica: los contactos se desgastan con los arcos de apertura; si notas chasquidos irregulares o la carga no enciende, el relé puede estar agotado (vida típica de >10⁵ ciclos para cargas inductivas, según la hoja técnica de la Serie 60).
- No instalar fusible en el circuito de potencia: cualquier cortocircuito en la carga o en el cableado posterior al relé podría sobrecargar los contactos y fundirlos.
Conclusión: mi veredicto
✨ Mi veredicto
Cablear un relé Finder de 230 V AC no tiene ningún misterio si se respetan cuatro reglas de oro: identificar bien los terminales, usar secciones de cable adecuadas, proteger siempre el circuito con un fusible y no manipular la instalación con tensión. En todos los años de taller, he visto más problemas por una mala conexión que por un relé defectuoso. Finder, con su documentación clara y sus accesorios enchufables, pone la parte fácil; lo demás depende del pulso y del sentido común del instalador.
Mi recomendación para quien empieza: no te fíes de la memoria; ten a mano el esquema de conexión del modelo concreto y comprueba cada borne una vez terminado. Y si la instalación es delicada, añade un supresor de arco; tus contactos te lo agradecerán con años extra de servicio.
¿Has tenido algún tropiezo cableando estos relés en tu cuadro? Cuéntamelo en los comentarios y le buscamos solución juntos.
Preguntas frecuentes
¿Cuál es el código de jaula para los relés Finder?
El código de jaula (cage code) asignado a Finder Relays Inc. en el ámbito militar y aeroespacial es 04QB3. Este identificador, gestionado por AeroBase Group en Estados Unidos, se utiliza para pedidos gubernamentales y no influye en el cableado doméstico o industrial. Para aplicaciones civiles, basta con la referencia comercial del producto, como 60.12.8.230.0000. Fuente: AeroBase Group.
¿Puedo usar un relé de 30 amperios en lugar de uno de 20 amperios?
Sí, siempre que el cable de entrada esté correctamente protegido con un fusible acorde a la sección del conductor; de lo contrario, el relé de mayor capacidad podría permitir el paso de una corriente que el cable no soporte, generando un riesgo de incendio. La ventaja de instalar un relé de 30 A es que los contactos trabajarán más holgadamente, aumentando su vida útil. Aun así, conviene verificar que la potencia de la bobina siga siendo compatible con la de alimentación y que el tamaño del zócalo sea el adecuado. Para nuestros relés Finder de 230 V, es preferible elegir un modelo de la Serie 60 o similar con margen de corriente suficiente, en lugar de sobrepasar la capacidad nominal sin justificación.
¿Es necesario conectar fusible en el circuito de la bobina del relé Finder?
No es obligatorio por normativa si el propio conductor de alimentación ya está protegido aguas arriba, pero es una práctica muy recomendable. La bobina consume apenas 2,2 VA (unos 0,01 A a 230 V), por lo que un cortocircuito en los bornes A1/A2 generaría una corriente elevada capaz de dañar el bobinado y el cableado. Un pequeño seccionador magnetotérmico de 2 A exclusivo para la bobina aisla el fallo sin afectar al resto del cuadro. En aplicaciones críticas, Finder ofrece módulos supresores que mitigan las sobretensiones de maniobra, lo que evita disparos intempestivos y prolonga la vida del relé.
¿Qué ocurre si conecto al revés COM y NO en un relé Finder?
El comportamiento se invierte: si intercambias COM y NO, el dispositivo de carga quedará permanentemente alimentado cuando la bobina esté en reposo, y se desconectará al energizar el relé. Funcionalmente el relé no se estropea, pero el sistema no trabajará como esperabas. En algunos casos, este error puede dejar una lámpara encendida constantemente o un motor sin posibilidad de parada, lo que puede ser peligroso. Por eso siempre conviene etiquetar los terminales y seguir el esquema del fabricante al pie de la letra.
¿Los relés Finder de 230 V llevan protección contra sobretensiones incorporada?
No todos los modelos la incluyen de serie. Los relés básicos de la Serie 60 carecen de protección; sin embargo, Finder comercializa módulos enchufables (referencias 99.02.0.230.98, 99.02.0.230.09, etc.) que incorporan varistores, diodos LED, circuitos RC o diodos antirremanencia. Estos accesorios se insertan directamente en el zócalo (tipo 90.21) y protegen la bobina contra picos de tensión y los contactos contra arcos eléctricos. Si la instalación incluye cargas inductivas (motores, contactores), la inclusión de un supresor es casi imprescindible para evitar falsas conmutaciones y desgaste prematuro.
