Conexión de neón LED en serie: por qué no debes hacerla y cómo instalar tiras LED sin errores

¿Qué sucede realmente si conectas neones LED en serie?

Si conectas varias tiras de neón LED en serie, la tensión de alimentación se reparte entre ellas y cada tira recibe mucho menos voltaje del que necesita para funcionar. El resultado es una iluminación muy tenue, cuando no directamente nula, y existe un riesgo real de dañar los diodos o las resistencias internas de los segmentos.

Imagina que tienes dos tiras de neón LED de 12 V y las conectas una detrás de otra a una fuente del mismo voltaje. Al estar en serie, los 12 V se dividen entre ambas, por lo que cada tira apenas ve 6 V. Los LED típicos necesitan unos 3 V para empezar a conducir; dentro de cada segmento los diodos están agrupados en serie con su propia resistencia, y si la tensión de entrada no alcanza el umbral total del segmento, los LED ni siquiera se encienden. En el mejor de los casos algunos LED podrían titilar débilmente, pero la corriente se vuelve inestable y puede sobrecargar los que aún intenten funcionar.

Además, la corriente que circula por un circuito en serie es la misma en todo el conjunto. Si una tira queda mal alimentada, tiende a comportarse como una resistencia variable, forzando a las otras a trabajar fuera de sus especificaciones. Esto acorta la vida útil de los LED, sobrecalienta las resistencias y puede provocar un fallo prematuro de todo el tramo.

Los fabricantes de neones flexibles comerciales diseñan cada tira pensando en una conexión directa a tensión constante. Por eso, cualquier intento de unirlas en serie va contra su diseño eléctrico y los resultados son, en el mejor de los casos, impredecibles.

¿Y si uso una fuente de mayor voltaje para compensar?

Algunos tutoriales de aficionados sugieren subir el voltaje total para que, repartido, cada tira reciba su tensión nominal. En teoría, con dos tiras de 12 V en serie necesitarías una fuente de 24 V. Sin embargo, este planteamiento es extremadamente delicado: cualquier pequeña diferencia en las tiras (longitud, número de LED, temperatura) desequilibra el reparto de tensión. Una tira podría recibir más de 12 V y quemarse, mientras la otra se queda por debajo. Sin un control estricto de la corriente y sin conocer con exactitud la curva tensión-corriente de cada tira, el riesgo de dañarlas es muy alto. La experiencia recogida en foros y en vídeos divulgativos —como los de especialistas en neón LED— desaconseja esta práctica por insegura y poco fiable.

¿Por qué los neones LED no están diseñados para la conexión en serie?

Cada tira de neón LED es un circuito autónomo preparado para recibir directamente el voltaje nominal de la fuente (12 V o 24 V), porque en su interior los diodos ya están agrupados en serie con resistencias limitadoras calculadas para ese voltaje exacto. Conectarlas en serie altera ese equilibrio eléctrico interno e impide que los segmentos alcancen su umbral de funcionamiento.

Para entenderlo, basta mirar el patrón repetitivo de una tira: cada bloque de tres a seis LED viene acompañado de una pequeña resistencia SMD. Ese conjunto está diseñado para que, con la tensión de alimentación que indica el fabricante (12 V o 24 V), circule la corriente justa para que los LED brillen al máximo sin degradarse. Si reduces la tensión porque las pones en serie, la corriente se desploma y los LED no llegan a encenderse. Si la aumentas descontroladamente, los sobrecalientas.

La mayoría de las guías técnicas, como las publicadas por fabricantes de neón LED como JXLEDNeon, insisten en que estas tiras “generalmente no es posible conectarlas en serie” y que siempre deben alimentarse en paralelo. La razón de fondo es que las tiras no son simples agrupaciones de LED crudos; son módulos terminados con una electrónica interna que espera una tensión fija y una corriente que depende del propio módulo.

¿Cómo conectar correctamente varias tiras de neón LED?

La única forma segura y recomendada es conectarlas todas en paralelo a una fuente de alimentación de tensión constante adecuada (12 V o 24 V según la tira), uniendo todos los polos positivos entre sí y todos los negativos entre sí. La fuente debe ser capaz de suministrar la suma de las corrientes de todas las tiras más un margen de seguridad.

Paso a paso:

• 🔎 Verifica la tensión nominal de cada tira (está serigrafiada en el borde, normalmente 12 V o 24 V) y asegúrate de que todas son iguales.
• 📏 Calcula la corriente total: suma la potencia en vatios de todas las tiras y divide por la tensión (I = W / V). Por ejemplo, 5 metros de tira de 14,4 W/m a 12 V consumen 6 A. Multiplica por 1,2 para añadir un 20 % de margen.
• 🔌 Elige una fuente de alimentación estable (tipo driver de LED o fuente conmutada) que entregue al menos esa corriente.
• 🧰 Prepara los cables: usa conductores de sección suficiente para la corriente total. Para tramos largos, conecta la alimentación en varios puntos para evitar caídas de tensión.

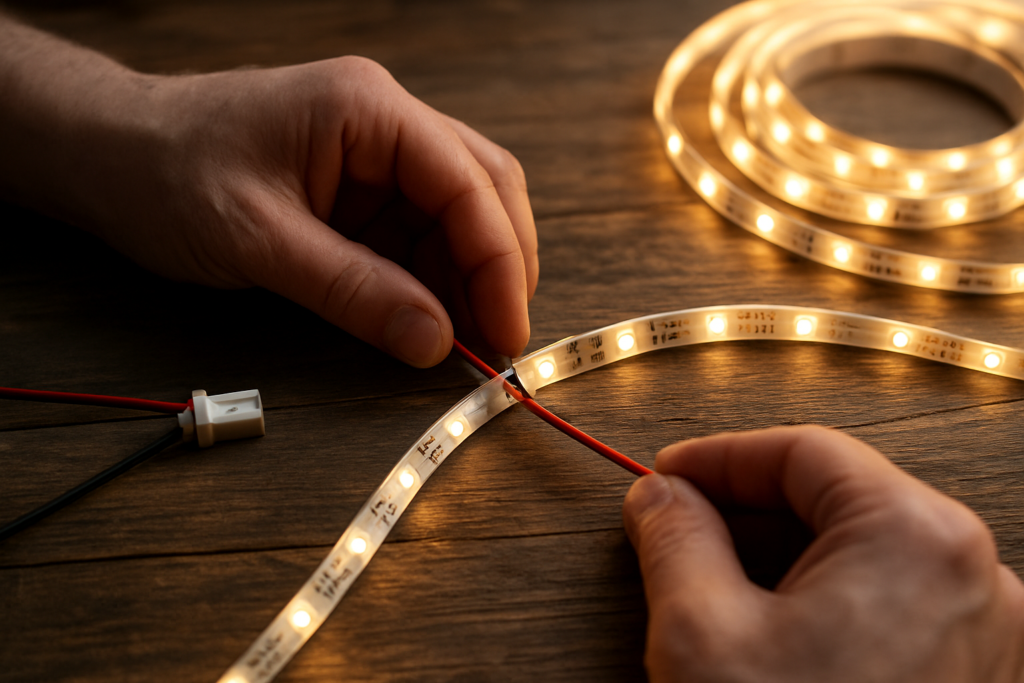

• 📎 Haz las uniones: suelda conectores en los puntos de corte marcados, o emplea conectores rápidos específicos para neón LED. Une todos los positivos a un mismo bus (+ de la fuente) y todos los negativos al bus (−).
• 🚦 Pruébalo antes de fijar: enciende la fuente y comprueba que todas las tiras iluminan uniformemente. Si alguna queda más apagada, revisa las uniones.

En el siguiente vídeo se muestra una conexión real de varias tiras de neón flex LED con distinta longitud y las precauciones al unirlas en paralelo:

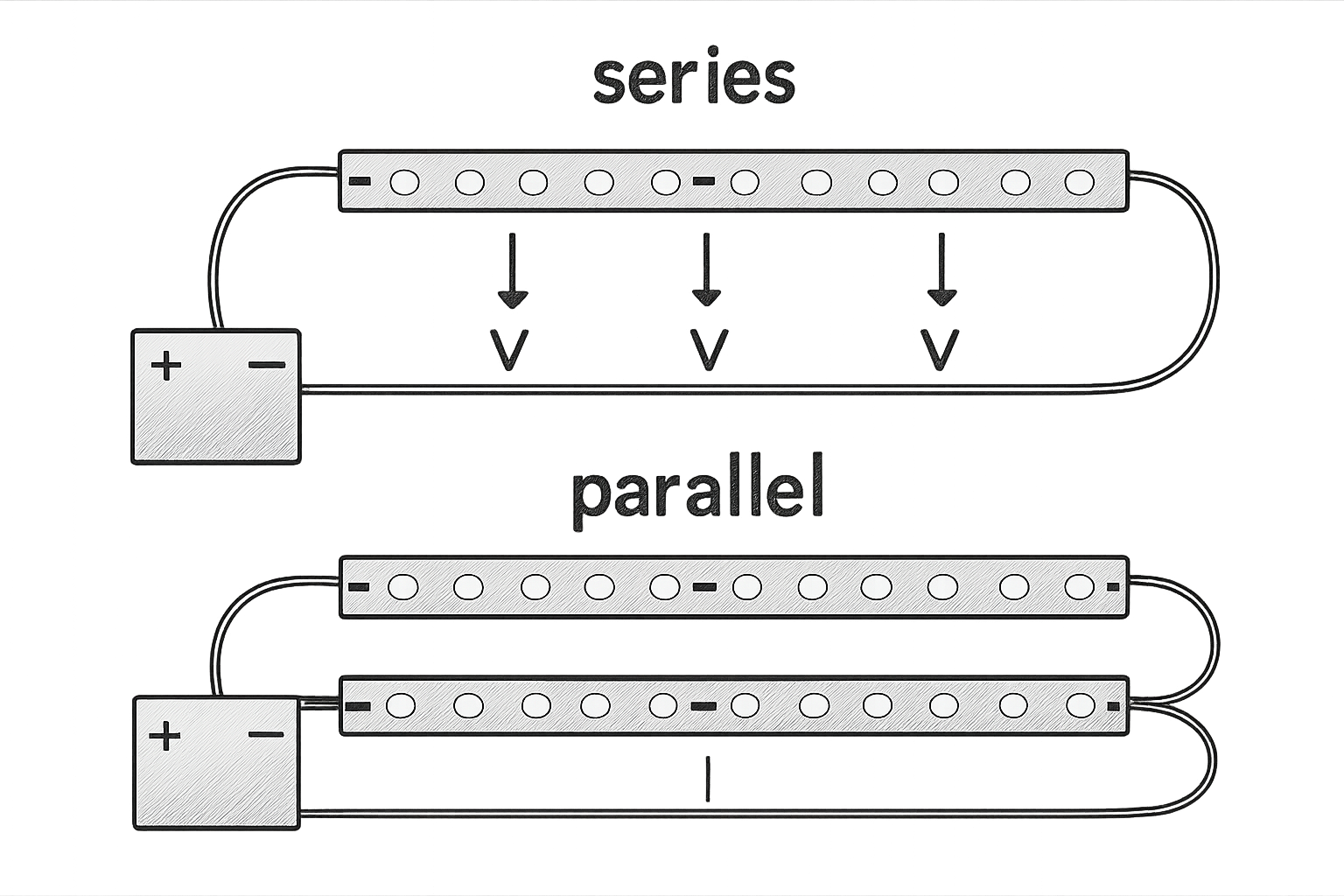

¿Cómo saber si una conexión de tiras LED está en serie o en paralelo?

La diferencia más evidente es el brillo: en una instalación en paralelo todas las tiras iluminan con la misma intensidad y uniformidad, mientras que si están conectadas en serie, notarás que las primeras tiras pueden encenderse muy débilmente y las siguientes nada, o que el brillo disminuye progresivamente a lo largo del conjunto incluso aunque algunas lleguen a encenderse.

Visualmente también puedes inspeccionar el cableado:

• Paralelo: Todos los cables de color positivo están unidos entre sí y van al polo positivo de la fuente; lo mismo con los negativos. Al medir con un multímetro, cada tira recibe directamente la tensión de la fuente.
• Serie: El polo negativo de una tira se conecta al positivo de la siguiente. La corriente circula a través de todas en un solo camino. Al medir, la tensión en bornes de cada tira es una fracción de la total y el voltaje va cayendo a lo largo del circuito.

Si dudas del estado de tu instalación, utiliza un polímetro en modo voltímetro: mide la tensión en los extremos de cada tira. Si todas muestran aproximadamente el mismo valor (12 V o 24 V), la conexión es en paralelo. Si el valor baja de una a otra, hay una configuración en serie o una caída de tensión excesiva por cables demasiado finos o largos.

¿Se pueden unir varias tiras de neón LED sin perder brillo?

Sí, siempre que mantengas la conexión en paralelo y cuides la sección de los cables y la potencia de la fuente. Unir tiras de neón LED no tiene por qué reducir el brillo si se hace correctamente, ya sea mediante soldadura en los puntos de corte o con conectores rápidos específicos para neón flexible.

Los pasos para una unión sin pérdidas son:

• Soldadura: Corta la tira por las marcas habilitadas (cada 2,5 cm o 5 cm según el modelo), pela el recubrimiento de silicona con cuidado y suelda cables en los pads de cobre. Luego protege la unión con termorretráctil o silicona neutra.
• Conectores rápidos: Existen pinzas de conexión sin soldadura que perforan el recubrimiento y contactan con los pads. Son cómodos pero debes verificar que encajan exactamente con tu modelo de tira (ancho, paso de corte).

Insisto: nunca conectes el extremo de una tira a la entrada de la siguiente como si fuese una prolongación en serie. Si necesitas alargar un tramo, hazlo uniendo el extremo de la primera y el comienzo de la segunda en paralelo (es decir, positivo con positivo y negativo con negativo) y llevando la alimentación a ese punto de unión.

¿Es posible una conexión en serie con un driver de corriente constante?

Sólo con un driver de corriente constante y realizando un cálculo muy exacto del voltaje directo total de todos los segmentos en serie sería teóricamente viable, pero esta práctica no es habitual ni recomendada para las tiras de neón LED flexibles comerciales, porque conlleva riesgos de sobrecorriente y desequilibrio si las tiras no son absolutamente idénticas.

Un driver de corriente constante mantiene fija la intensidad (por ejemplo 350 mA) y ajusta la tensión automáticamente dentro de un rango. Si pusiéramos varias tiras en serie y la tensión total estuviese dentro del rango del driver, podría funcionar. Pero las tiras de neón LED no están pensadas para este modo: sus resistencias internas están calculadas para una tensión fija y la corriente variaría con pequeños cambios en la carga. Además, si una tira falla o se desconecta, el circuito se abre y todo se apaga. La mayoría de fabricantes, como los citados en guías especializadas, desaconsejan esta aproximación y recuerdan que la conexión en paralelo a tensión constante es la solución robusta y prevista por el diseño.

Preguntas frecuentes

¿Cómo se conecta un LED en serie?

Conectar un LED en serie significa unir el ánodo de un diodo al cátodo del siguiente, formando una cadena por la que pasa la misma corriente. En electrónica básica se usa para sumar los voltajes directos de cada LED y así adaptar la fuente. Sin embargo, las tiras de neón LED ya incluyen grupos de LED en serie dentro de cada segmento, por lo que no se debe volver a poner tiras completas en serie; de hacerlo, la tensión disponible por tira sería insuficiente y los LED no encenderían. Si tu objetivo es alimentar múltiples tiras, siempre debes hacerlo en paralelo (todos los positivos juntos y todos los negativos juntos).

¿Cómo conectar una serie de luces LED?

Para conectar varias luces LED de tipo tira (neón o rígidas) la manera más segura es emplear una conexión en paralelo a una fuente de tensión constante. Los pasos resumidos: elige una fuente con la tensión nominal de las tiras (12 V o 24 V) y que ofrezca al menos la corriente total multiplicada por 1,2; conecta cada tira por sus extremos positivo y negativo directamente a la fuente, bien soldando o mediante regletas. No unes el final de una tira al principio de la siguiente (eso sería serie). Si necesitas un tramo muy largo, mejor alimenta varios segmentos en paralelo desde una misma fuente con cables de sección adecuada para evitar caídas de tensión. Puedes consultar más detalles en la guía de JXLEDNeon.

¿Es mejor conectar las luces en serie o en paralelo?

Para las tiras de neón LED comerciales, la respuesta es clara: siempre en paralelo. En paralelo cada tira recibe la tensión para la que fue diseñada, el brillo es uniforme y el fallo de una no afecta a las demás. En serie, aunque ahorrarías cables, repartes el voltaje y las tiras no se iluminan correctamente, con el añadido de que el circuito entero deja de funcionar si una tira falla. La única situación donde la serie tiene sentido es cuando trabajas con LED desnudos y un driver de corriente constante, pero ese no es el caso de los neones flexibles de 12 V/24 V que encontramos en tiendas.

¿Puedo dañar mis tiras de neón LED si las conecto en serie?

Sí, puedes dañarlas de varias maneras. Si las conectas directamente en serie sin modificar la fuente, la baja tensión por tira no las encenderá pero puede forzar corrientes parásitas que estresen los componentes. Peor aún, si intentas compensar subiendo el voltaje total con una fuente más grande, las variaciones entre tiras pueden causar que una reciba más tensión de la admisible, sobrecalentando los LED y quemándolos. Las tiras no llevan protección contra sobretensión, por lo que un voltaje inadecuado puede fundir las pistas o la silicona. Por eso, la recomendación unánime de fabricantes y expertos es limitarse a la conexión en paralelo.
