Conectar una electroválvula de 12 V CC es una de esas tareas que parecen de otro mundo hasta que le pillas el truco. En mi taller he montado decenas de sistemas de riego automatizado y, créeme, una vez que entiendes las reglas básicas de alimentación, polaridad y protección, todo fluye como el agua bien conducida. Aquí te cuento, sin rodeos, cómo cablear tu electroválvula de 12 voltios para que funcione a la primera y dure muchos años.
⚡ En pocas palabras: lo esencial para conectar una electroválvula de 12 V
- 🔌 Alimentación: Fuente de 12 V CC (estable, ±10 %) con capacidad mínima de 0,5 A, aunque la mayoría consume entre 0,2 y 0,5 A según el fabricante.
- ⚡ Polaridad: Muchas bobinas son bipolares (no necesitan respetar positivo/negativo), pero si ves cables rojo (+) y negro (–) o la válvula lleva un LED, mantén la polaridad.
- 🛡️ Protección: Coloca siempre un diodo de rueda libre (1N4007) en antiparalelo a la bobina para absorber los picos de tensión al desenergizar.
- 🤖 Control con microcontrolador: No conectes la bobina directamente a un pin de Arduino. Usa un relé, MOSFET o transistor NPN, con la masa común entre la fuente de 12 V y el Arduino.
- 🔧 Instalación física: Respeta la flecha de dirección del flujo y sella las roscas NPT/G con cinta de teflón.
¿Qué material necesitas para la conexión?
Conectar correctamente una electroválvula de 12 V CC implica disponer de una fuente de alimentación regulada, cableado adecuado, conectores y, en muchos casos, un diodo de protección para evitar sobretensiones. Aquí va la lista sin adornos:
- Fuente de alimentación: 12 V CC con un margen del ±10 % y capacidad para suministrar al menos la corriente nominal de la válvula (la placa de características es tu amiga; suelen rondar los 0,2‑0,5 A).
- Diodo de rueda libre: Un 1N4007 o similar, para proteger tanto la fuente como cualquier circuito de control frente a los picos inductivos.
- Driver de control (si usas Arduino o microcontrolador): relé de 12 V, MOSFET de canal N (IRLZ44N) o transistor NPN (TIP120, 2N2222A) con su resistencia de base.
- Cableado y conectores: conductor de 0,5 mm² suele bastar; la electroválvula puede traer conectores tipo L o M (DIN EN 175301‑803 Forma A) o simples bornes.
- Cinta de teflón: para sellar las conexiones roscadas de la válvula.

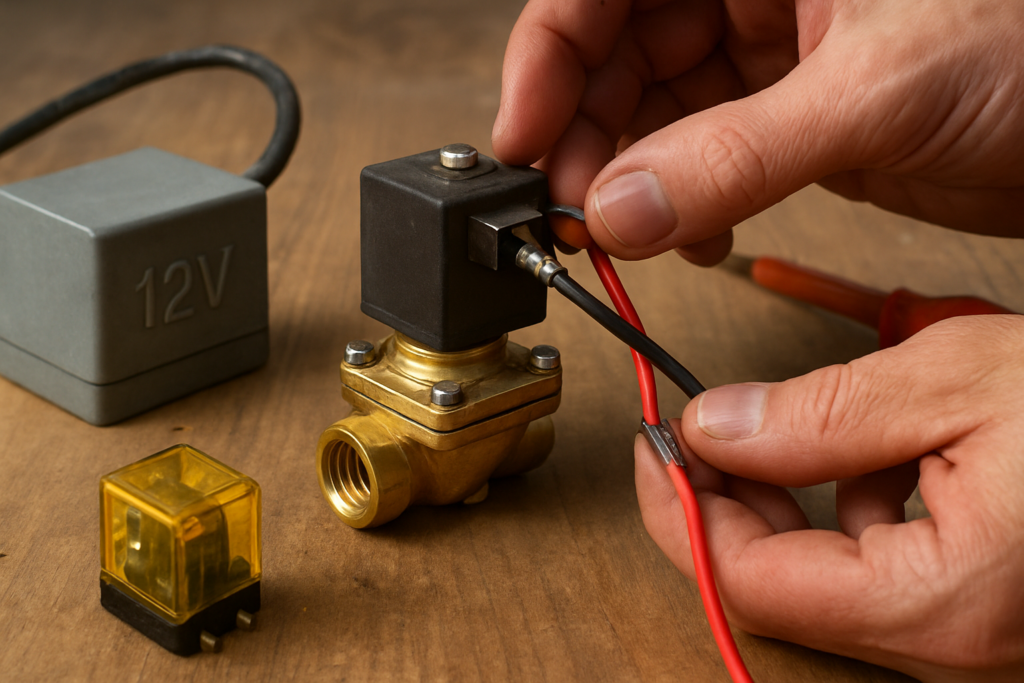

Paso a paso: cómo cablear la electroválvula de 12 V
El proceso de cableado es sencillo: basta unir los dos hilos de la bobina a los terminales positivo y negativo de la fuente de 12 V, aunque hay algunos matices importantes que te ahorrarán dolores de cabeza.
- Desconecta la corriente. Antes de tocar cualquier cable, asegúrate de que la fuente está apagada.
- Identifica los terminales. Si la electroválvula tiene dos cables sueltos, normalmente uno es rojo (+) y otro negro (–). Si no hay marcas, es probable que sea bipolar y puedas conectarlos indistintamente, pero por orden yo siempre respeto el código de colores.
- Conecta la alimentación directa. Lleva el cable rojo (o el que elijas como positivo) al polo positivo de la fuente, y el negro al negativo. Si usas un conector enchufable (tipo L o M), comprueba que el gancho de la palanca queda asegurado en la ranura del solenoide.

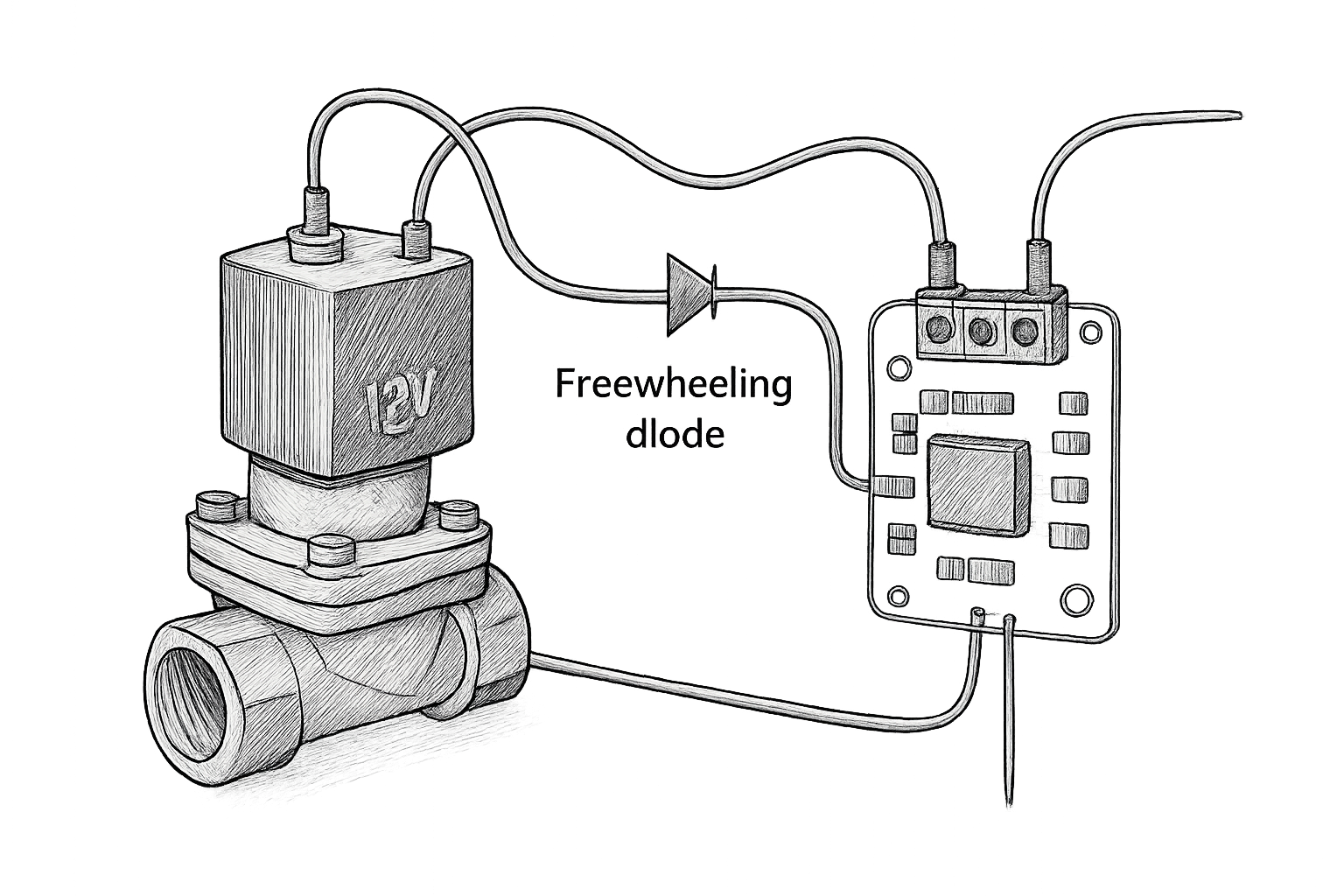

- Añade el diodo de rueda libre. Suelda o coloca el 1N4007 en antiparalelo con la bobina: el cátodo (banda plateada) va al positivo de la bobina y el ánodo al negativo. Esto desvía la corriente de retorno cuando se interrumpe la alimentación.
- Fija las conexiones. Aprieta bien los tornillos de los bornes o inserta el conector hasta oír el clic. Una conexión floja puede provocar encendidos intermitentes o un mal funcionamiento.
- Prueba la válvula. Conecta la fuente, verifica que la electroválvula se abre al recibir 12 V y se cierra al retirar la alimentación. Si no actúa, revisa la polaridad (en caso de que tenga electrónica integrada) y la tensión de la fuente.
¿Qué ocurre si instalas la electroválvula al revés o en dirección contraria?
Si montas la electroválvula con el flujo en dirección contraria a la indicada por la flecha del cuerpo, sencillamente no funcionará o lo hará de forma errática. Estas válvulas son direccionales; el diseño del émbolo y el sello dependen de que el fluido entre por el puerto correcto y empuje el obturador en la dirección adecuada. Una instalación invertida puede provocar fugas, falta de apertura o incluso daños en el asiento de la válvula. En sistemas de riego, una válvula mal orientada impide que el agua llegue a los aspersores o provoca que no se cierre bien, perdiendo presión en todo el circuito. Así que, antes de apretar las roscas, busca la flecha grabada en el latón y alinéala con el sentido del flujo. Después sella la rosca con cinta de teflón, pero sin excederte: tres o cuatro vueltas en el sentido de la rosca bastan para evitar fugas.
⚠️ Ojo con la polaridad si la válvula lleva LED: aunque la bobina sea bipolar, algunos modelos incluyen un indicador luminoso integrado. En ese caso, si inviertes la polaridad, el diodo LED no se encenderá, pero la válvula sí funcionará. No obstante, forzar la conexión al revés durante mucho tiempo puede acortar la vida del LED. Revisa siempre las marcas de los cables y, si no estás seguro, un multímetro en modo continuidad te dirá qué terminal corresponde al cátodo del LED.
Control con Arduino o microcontrolador: nunca conectes la bobina directamente
No, no puedes enchufar los dos cables de la bobina a un pin de salida de Arduino. Ni siquiera a los 5 V de la placa. La bobina demanda picos de corriente de arranque que superan los 40 mA que entrega un pin, y el rebote inductivo al desenergizar dañaría el microcontrolador sin protección. La solución es un driver externo que maneje la potencia de 12 V.
- Con relé de 12 V: conecta la bobina del relé a la salida del microcontrolador a través de un transistor y un diodo de protección. Los contactos del relé abren o cierran la alimentación de 12 V a la electroválvula. Es sencillo y aísla eléctricamente ambos circuitos.
- Con MOSFET de canal N (IRLZ44N): puerta a pin digital (con resistencia de 100 Ω en serie), drenaje a un extremo de la bobina, fuente a GND común de la fuente de 12 V y del Arduino. El otro extremo de la bobina va a +12 V. No olvides el diodo de rueda libre.
- Esquema común: la masa de la fuente de 12 V y la del Arduino deben unirse; de lo contrario, no habrá referencia común y el circuito no funcionará.
En el foro de Arduino encontrarás decenas de esquemas prácticos y discusiones que confirman que esta es la ruta segura para integrar una electroválvula de 12 V con un microcontrolador.
Protección de la electroválvula: el diodo no es opcional, es obligatorio
Cuando cortas la corriente de una bobina, el campo magnético colapsa y genera un pico de tensión inversa que puede alcanzar cientos de voltios. Si no se absorbe, ese pico se devuelve a la fuente o al transistor de control, fundiéndolos. El diodo de rueda libre (1N4007) ofrece un camino de baja resistencia para esa corriente inversa, disipándola de forma segura. Según el manual de SMC, las electroválvulas incluyen a menudo un supresor de picos, pero en proyectos DIY no siempre está presente; añadirlo a mano cuesta céntimos y te asegura que el circuito sobreviva a miles de ciclos.
Conexión de la electroválvula en instalaciones de riego o neumática
Más allá de los cables, la parte hidráulica también tiene su truco. Las electroválvulas de 12 V con cuerpo de latón suelen roscarse mediante estándares NPT o G. Para evitar fugas, envuelve la rosca macho con cinta de teflón en el sentido de apriete (unas 3‑4 vueltas) y no aprietes en exceso; el latón es blando y podrías deformarlo. Siempre deja espacio para futuros mantenimientos y comprueba que la flecha del cuerpo coincida con el flujo. En aplicaciones neumáticas, el puerto de escape debe ir a una toma adecuada y el conector eléctrico puede ser un enchufe rápido tipo L o M, que se fija presionando la palanca hasta que encaje en la ranura del solenoide. Una conexión intermitente se debe casi siempre a un conector mal insertado o a terminales flojos.
✨ Mi veredicto
Después de cablear cientos de electroválvulas de 12 V en mi taller, tengo claras tres cosas que diferencian un apaño que dura dos semanas de una instalación profesional. Primero, no te saltes el diodo de protección; ese pequeño 1N4007 te ahorra fuentes de alimentación quemadas y transistores muertos. Segundo, respeta la dirección del flujo y sella las roscas con mimo; una fuga lenta en una arqueta de riego es de las averías más tontas y molestas que existen. Tercero, cuando automatices con Arduino, aisla siempre la etapa de potencia: un relé o un MOSFET bien dimensionado junto con una masa común te garantizan que el microcontrolador vea solo señales de control tranquilas.
Mi recomendación personal es que, si estás empezando, uses un relé de 12 V y una fuente independiente de al menos 1 A. Es la configuración más robusta y fácil de diagnosticar. Luego, cuando ganes confianza, puedes pasar a un MOSFET para ahorrar espacio y evitar el clic mecánico. La electroválvula de 12 V es una pieza noble; dale la alimentación correcta y te responderá año tras año.
¿Has conectado ya tu primera electroválvula o tienes algún truco que quieras compartir? Cuéntamelo abajo en los comentarios, que aquí siempre se aprende de la experiencia de otros manitas.
¿Las electroválvulas de 12 V tienen polaridad?
La mayoría de las bobinas solenoides de 12 V CC no están polarizadas; puedes intercambiar el positivo y el negativo sin que la válvula deje de funcionar. Sin embargo, esta regla cambia si la electroválvula incorpora un indicador LED o circuito electrónico interno. En esos casos, el fabricante marca los cables con colores normalizados: rojo para el positivo y negro para el negativo, y debes respetarlos para que el LED se encienda correctamente. Además, aunque la bobina sea bipolar, en aplicaciones con microcontrolador conviene mantener una polaridad fija para que el diodo de rueda libre siempre proteja en el sentido adecuado. Si tienes dudas, consulta la placa de características o el manual. Por normas generales, como explica la guía de Tameson, “la polaridad no importa” para una electroválvula estándar de CC sin diodo interno.
¿Cuáles son los tres cables de una válvula solenoide?
Una electroválvula de 12 V típica para riego o control de fluidos tiene únicamente dos cables, correspondientes a los extremos de la bobina. Los tres cables aparecen en válvulas de enclavamiento (biestables), que necesitan una señal para abrir y otra para cerrar sin mantener la alimentación constante. En esos modelos, los conductores suelen etiquetarse como común, set (enclavamiento) y reset (desenclavamiento), con colores como verde, negro y rojo. Este tipo de válvula es menos común en proyectos de bricolaje porque requiere una lógica de control más compleja y respetar estrictamente la polaridad de los pulsos. Si tu electroválvula tiene tres cables, seguramente sea biestable; consulta la ficha técnica del fabricante antes de conectar. Para la gran mayoría de automatismos con Arduino, las válvulas de dos hilos son la opción más sencilla y fiable.
¿Puedo alimentar la electroválvula directamente desde la placa Arduino?
No, y es un error frecuente que puede destruir el regulador de 5 V de la placa. La bobina de una electroválvula de 12 V requiere una corriente de pico que ningún pin de salida de Arduino puede suministrar (los pines dan como máximo 40 mA, mientras que la válvula demanda entre 200 y 500 mA). Además, la alimentación de 12 V a través del jack o del pin Vin de Arduino no está diseñada para cargas inductivas de este calibre; los picos de tensión al desconectar pueden dañar el regulador de tensión o el chip principal. La solución correcta es usar una fuente externa de 12 V independiente para la electroválvula y un driver (relé, transistor o MOSFET) que actúe como interruptor controlado por el microcontrolador, respetando siempre una masa común entre ambas fuentes. En foros de Arduino se insiste repetidamente en esta separación de potencia.
¿Es obligatorio usar un diodo de protección?
En la práctica, sí. Aunque algunas electroválvulas modernas llevan un supresor de picos integrado (como diodos o varistores), no todas lo incluyen, y los componentes caseros raramente están protegidos. Cada vez que se interrumpe la corriente de la bobina, la autoinducción genera un pico de tensión inverso que puede alcanzar decenas o cientos de voltios, suficiente para freír un transistor, un MOSFET o incluso la fuente de alimentación. Un simple diodo rectificador 1N4007 colocado en antiparalelo (cátodo al positivo de la bobina, ánodo al negativo) cortocircuita esa corriente de retorno y la disipa sin daños. Es una inversión de céntimos que te ahorra horas de diagnóstico. El manual de instalación de SMC menciona explícitamente la presencia de un supresor de picos en sus solenoides, y recomienda prestar atención a la polaridad cuando se usa este tipo de protección.
