Siempre me ha gustado desmontar cosas. De crío, mi padre me regalaba radios viejas solo para que las abriera y viera qué tenían dentro. Aprendí electricidad a base de chispazos y algún que otro fusible fundido. Pero si hay un error que veo repetirse hasta la saciedad en foros y comentarios de YouTube, es ese momento en que alguien enchufa el amperímetro en paralelo, suelta un taco y se queda mirando el humo que sale del aparato. Así que voy a ir al grano: conectar un amperímetro no tiene ciencia, pero sí una regla de oro que no admite excepciones. Si te la saltas, lo fríes. Y no es una forma de hablar.
⚡ Lo esencial en 4 puntos
Si solo tienes 30 segundos, quédate con esto:
- ✔️ El amperímetro se conecta SIEMPRE en serie con el componente cuya corriente quieres medir.
- ✔️ Tienes que abrir el circuito en el punto exacto de medición e intercalarlo entre los dos extremos.
- ❌ Nunca, bajo ningún concepto, lo conectes en paralelo: su resistencia interna es ínfima (menos de 1 Ω) y provocarías un cortocircuito.
- ❌ Si lo conectas mal, fundes el fusible interno y, en el peor de los casos, quemas el instrumento para siempre.
El resto del artículo te explica el porqué de cada punto y cómo hacerlo sin margen de error.
¿Cómo se conecta un amperímetro correctamente?
El amperímetro se conecta en serie con el elemento o la rama del circuito cuya intensidad de corriente deseas medir, lo que implica abrir físicamente el circuito en ese punto e insertar el instrumento entre los dos extremos resultantes. Así de simple y así de tajante.
Cuando hablamos de « abrir el circuito », no me refiero a cortar cables como un loco, sino a interrumpir el camino de la corriente justo donde necesitas saber cuántos amperios están pasando. Imagina que estás siguiendo una tubería de agua y quieres medir el caudal: tienes que cortar la tubería y poner el caudalímetro justo en ese corte. Con la electricidad es exactamente igual. Toda la corriente que antes fluía por ese tramo ahora tiene que atravesar obligatoriamente el amperímetro.
La razón de esta conexión tan específica es física: según la Ley de Corrientes de Kirchhoff (LCK), la corriente que circula por un circuito en serie permanece constante. Si conectas el amperímetro en serie, la corriente que lo atraviesa es exactamente la misma que la que recorre el componente que te interesa medir. No hay pérdidas, no hay desvíos, no hay trampas. Lo que mide el aparato es lo que realmente está pasando por ahí.
¿El amperímetro debe conectarse en serie o en paralelo?
Debe conectarse siempre en serie. Conectar un amperímetro en paralelo no es una opción alternativa ni una configuración avanzada: es un error que destruye el instrumento en la mayoría de los casos.
Para entenderlo, hay que mirar dentro del aparato. Los amperímetros tienen una resistencia interna bajísima, típicamente inferior a 1 ohmio. En muchos modelos analógicos —esos con bobina móvil que tanto me gusta rescatar de mercadillos— el hilo de la bobina tiene apenas 0,05 milímetros de diámetro. Es prácticamente un cable. Si tú pones un cable directamente entre los bornes positivo y negativo de una fuente de alimentación, tienes un cortocircuito en toda regla. Eso es justo lo que ocurre si conectas el amperímetro en paralelo: la corriente, que siempre busca el camino de menor resistencia, se lanza en tromba a través del aparato en lugar de seguir por la carga. El resultado es un pico de corriente que puede fundir el fusible de protección interno (si el modelo tiene la suerte de llevar uno) o directamente quemar la bobina, el shunt o la electrónica del instrumento.
⚠️ Advertencia seria: Varios manuales de laboratorio consultados insisten en que los amperímetros están protegidos contra sobrecorriente mediante un pequeño fusible interno. Si por accidente conectas el aparato en paralelo con una fuente de tensión apreciable, ese fusible se fundirá y el medidor dejará de funcionar hasta que lo reemplaces. Pero ojo: en instrumentos baratos o antiguos, el fusible puede no existir, y lo que se quema es el galvanómetro entero. No lo compruebes por las bravas.
¿Cómo se debe cablear un amperímetro paso a paso?
Se debe interrumpir el circuito en el punto de medición y conectar el amperímetro entre los dos extremos abiertos, asegurándose de que toda la corriente del circuito pase a través del instrumento. Aquí tienes el procedimiento sin rodeos.
- 1. Desconecta la fuente de alimentación. No intentes abrir un circuito con corriente pasando; además de ser peligroso, los chispazos no son buenos para los componentes ni para tus dedos.
- 2. Identifica el punto exacto donde quieres medir la corriente. Puede ser a la entrada de un componente, en una rama concreta o en el cable principal que va a la carga.
- 3. Abre el circuito en ese punto. Si estás en una protoboard, basta con quitar un cable. En un circuito con terminales, aflojas un tornillo y separas el cable.
- 4. Conecta el amperímetro entre los dos extremos que has separado. El terminal positivo del amperímetro (o el marcado como « A » o « mA ») va conectado al lado que viene de la fuente; el terminal común (COM) va hacia la carga. En corriente continua, respeta la polaridad o la aguja (en modelos analógicos) intentará ir hacia atrás.
- 5. Selecciona la escala adecuada. Empieza siempre por la escala más alta si tu amperímetro no es de autorrango. Es preferible obtener una lectura con poca resolución y luego bajar de escala, que saturar el aparato nada más encender.
- 6. Vuelve a conectar la fuente de alimentación y lee la medida. Una vez hecha la lectura, desconecta todo antes de desmontar el amperímetro y restaurar el circuito a su estado original.
En placas de prototipado o breadboards, algunos principiantes se lían porque no saben físicamente cómo « intercalar » el medidor. El truco es sencillo: quitas el cable que une dos puntos del circuito e insertas las puntas del multímetro —configurado como amperímetro, con los conectores en las bornas correctas— de modo que una punta toque el punto de donde quitaste el cable y la otra toque el punto al que iba conectado. Así la corriente se ve forzada a pasar por el aparato.
La resistencia shunt: el truco para medir corrientes más altas
El shunt amperimétrico es una resistencia de valor muy bajo y alta precisión que se coloca en paralelo con el galvanómetro para que la mayor parte de la corriente se desvíe por él, permitiendo ampliar el rango de medida del instrumento sin que la caída de tensión sea significativa.
Este concepto es clave si trabajas con corrientes que superan el fondo de escala del amperímetro. Imagina que tienes un galvanómetro que mide como máximo 1 miliamperio y quieres medir 10 amperios. Si toda esa corriente pasara por la bobina, la fundirías al instante. Lo que haces es poner una resistencia shunt en paralelo con el galvanómetro (ojo: el shunt va en paralelo con el instrumento, no con el circuito), calculada para que el 99% de la corriente se vaya por ella y solo una fracción mínima pase por la bobina.
La fórmula para calcular el valor de la resistencia shunt es la siguiente:
Donde RS es la resistencia shunt que buscas, RA es la resistencia interna del amperímetro (o galvanómetro) y n es el factor multiplicador que quieres conseguir (por ejemplo, si quieres medir 10 veces más corriente, n = 10).
Los shunts suelen construirse con materiales como manganina o constantán, que tienen un coeficiente de temperatura muy bajo; esto evita que la resistencia varíe con el calor generado por la propia corriente, algo fundamental para mantener la precisión de la medida. Si trabajas en el taller y manejas corrientes altas, los shunts vienen en cajas preparadas con bornes específicos para conectar el circuito de potencia por un lado y el instrumento de medición por el otro.
Amperímetro analógico vs. digital: ¿cambia algo en la conexión?
El principio de conexión es exactamente el mismo en ambos tipos: en serie con la carga. Las diferencias están en la lectura, la precisión y el cuidado que requieren, pero la regla de oro no cambia.
| Característica | Amperímetro analógico | Amperímetro digital |
|---|---|---|
| Principio de conexión | En serie | En serie |
| Resistencia interna | Muy baja (<1 Ω) | Muy baja (<1 Ω, autorrango) |
| Polaridad en DC | Obligatorio respetarla (aguja) | Detecta polaridad, no se daña |
| Uso de shunt externo | Frecuente en altas corrientes | Integrado o externo según modelo |
| Protección contra sobrecarga | Fusible interno (no siempre presente) | Fusible interno (casi siempre) |
| Precisión típica | Clase 1,5 a 2,5 | 0,1% a 0,5% |
Si estás montando un cuadro de control con voltímetro y amperímetro combinados, los esquemas de conexión que circulan por ahí para módulos chinos de 100V y 10A siguen la misma lógica: el amperímetro se conecta en serie con la carga, normalmente mediante un shunt externo que ya viene incluido en el propio módulo. Basta con seguir el esquema impreso en la carcasa del componente y, si no lo tiene, buscar la hoja de datos del fabricante.
La pinza amperimétrica: la excepción que confirma la regla
La pinza amperimétrica permite medir corriente sin abrir el circuito, abrazando un único conductor con la pinza y midiendo el campo magnético generado por la corriente alterna o continua que circula por él. Pero atención: aunque no tengas que « cortar » cables, el principio físico es el mismo. La pinza se convierte en un transformador de corriente (en modelos AC) o en un sensor de efecto Hall (en modelos AC/DC) que capta la corriente que pasa en serie por el cable. El circuito no se interrumpe, pero la medición sigue siendo « en serie » desde el punto de vista conceptual: abrazas un solo hilo, no todo el cable con fase y neutro juntos, porque entonces los campos se anularían y marcaría cero.
Este tipo de amperímetro es ideal para trabajos de mantenimiento eléctrico en los que no puedes permitirte cortar la alimentación. Yo lo uso muchísimo en instalaciones domésticas cuando un vecino me pide que le revise el cuadro eléctrico sin desconectarle toda la casa. Pero no te confíes: la precisión de una pinza económica puede ser bastante peor que la de un multímetro de banco en serie, especialmente en rangos bajos de corriente.

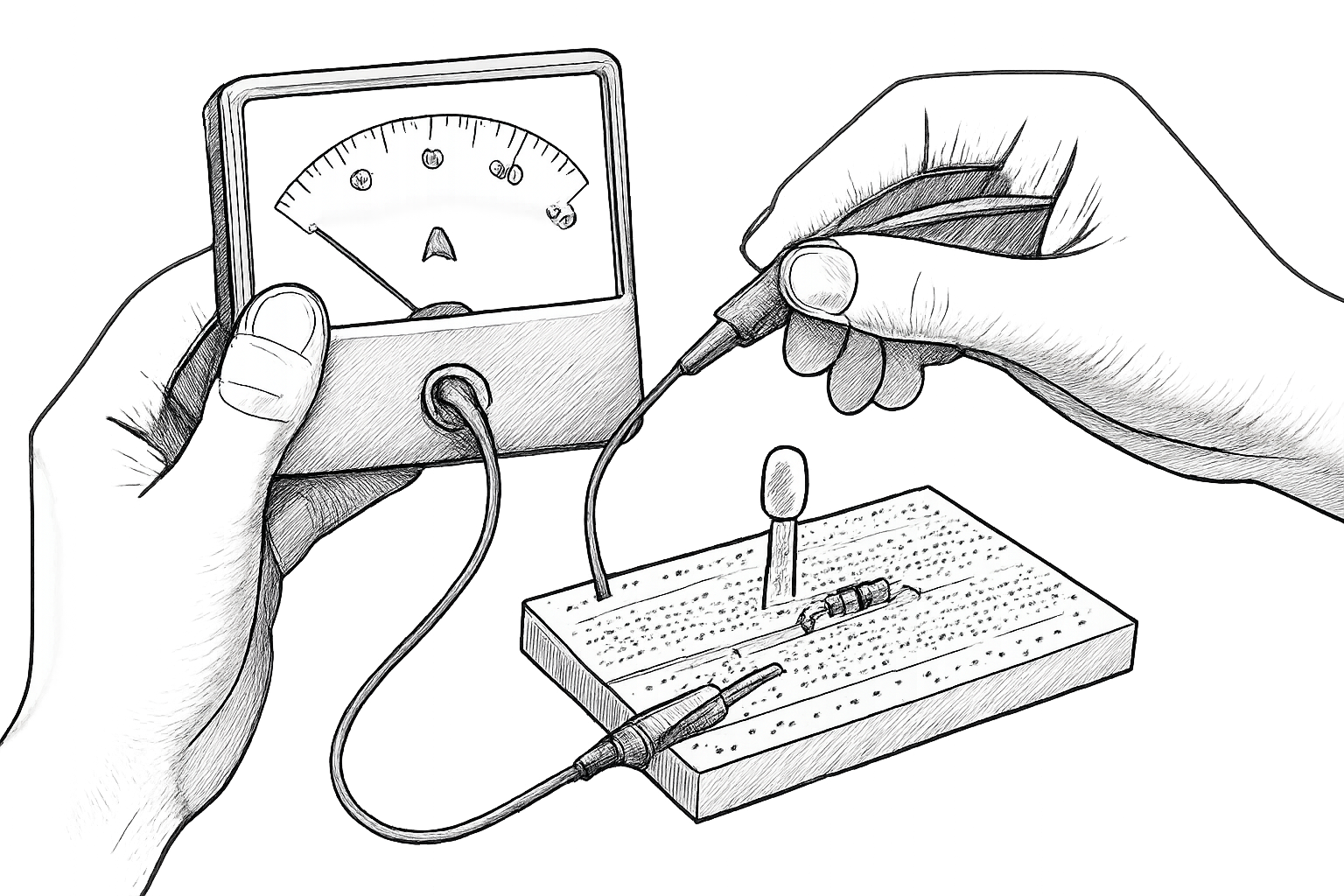

En esta imagen se ve un amperímetro intercalado en una protoboard con un LED. La corriente entra por el cable rojo de la fuente, atraviesa el multímetro en modo amperímetro, sale hacia el LED y luego a masa. Esa interrupción deliberada del circuito es exactamente lo que define la conexión en serie.
Errores más frecuentes al conectar un amperímetro
El error más común y destructivo es la conexión en paralelo, pero también se cometen fallos con las escalas, las bornas del multímetro y la polaridad en corriente continua. Aquí tienes los cinco que más veo en los comentarios del blog.
- Conectar el amperímetro en paralelo con la carga: ya lo he dicho, pero lo repito porque sigo viendo fotos de multímetros con la pantalla en negro y el olor a quemado flotando en el taller. Si metes el amperímetro entre positivo y negativo de la fuente sin una carga en serie, cortocircuitas la fuente a través del aparato.
- Dejar los cables del multímetro en las bornas equivocadas: muchos multímetros tienen una borna específica para medir corriente (marcada como « A » o « 10A ») y otra común. Si dejas las puntas en las bornas de voltaje y giras el selector a corriente, no mides nada y puedes dañar algo.
- No respetar la polaridad en corriente continua: en amperímetros analógicos, la aguja intentará moverse hacia la izquierda y puedes doblarla. En digitales, simplemente aparece un signo negativo, lo cual es molesto pero no catastrófico. De todos modos, si el circuito es asimétrico, la lectura en sentido inverso no te servirá para nada.
- Usar una escala demasiado baja: si seleccionas el rango de 200 mA y por el circuito pasan 2 A, el fusible interno saltará. Es un fallo de principiante, pero en mi experiencia, hasta los veteranos lo cometemos cuando tenemos prisa.
- Medir corriente con la pinza amperimétrica abrazando fase y neutro a la vez: como los campos magnéticos se anulan, la medida es cero. Para medir el consumo de un electrodoméstico, necesitas un adaptador que separe los conductores o abrazar únicamente el cable de fase en el cuadro eléctrico.
¿Cómo integrar un amperímetro en una instalación fija?
Si estás montando una fuente de alimentación casera, un cargador de baterías o un panel de control para el taller, lo normal es que quieras dejar el amperímetro conectado de forma permanente. La conexión es idéntica: en serie con la carga. Pero hay que tomar precauciones adicionales.
Para un módulo voltímetro-amperímetro combinado —de esos que venden en tiendas de electrónica con display dual rojo y azul—, el cableado típico es el siguiente: el cable negro fino y el rojo fino alimentan la electrónica del display (se conectan a la fuente de 5-30 V, según modelo), mientras que el cable negro grueso y el rojo grueso son para la medición de corriente y se intercalan en serie entre la fuente y la carga. El cable amarillo suele ser para la medición de voltaje y se conecta en paralelo con la carga. Si lo inviertes, no mides nada o quemas la pista del shunt en el módulo.
En instalaciones de mayor potencia, con corrientes superiores a 10 o 20 amperios, es obligatorio usar un shunt externo adecuado, normalmente de 75 mV de caída a plena escala, y conectar el milivoltímetro del amperímetro a los bornes de medición del shunt. El shunt se coloca en serie con el circuito de potencia, y los cables que van al display son de sección fina, porque solo transportan la señal de tensión proporcional a la corriente.
Preguntas que me habéis hecho en los comentarios
Aprovecho para responder algunas de las dudas más recurrentes que aparecen en las entradas relacionadas con este tema. Si tienes una pregunta distinta, déjala en los comentarios y la responderé en cuanto saque un rato entre obra y obra.
¿Se puede usar el mismo amperímetro para corriente alterna y continua?
Depende del modelo. Los amperímetros magnetoeléctricos (los analógicos de aguja) miden corriente continua por defecto; para medir corriente alterna necesitan un rectificador interno o un transformador de corriente. Los digitales suelen ser de verdadera eficacia (True RMS) y miden tanto AC como DC sin problema, siempre que selecciones el modo correcto en el selector. Antes de comprar uno, revisa las especificaciones: no todos los económicos miden AC con precisión decente, sobre todo si la onda no es sinusoidal pura.
¿Por qué mi amperímetro chino de 10A se calienta tanto?
Porque el shunt que lleva integrado es pequeño y se calienta por efecto Joule al circular corriente alta de forma continua. Si vas a medir más de 5 A de manera prolongada, es recomendable poner un shunt externo de mayor potencia y derivar la medición. En fuentes de alimentación de banco que se usan durante horas, este calor puede falsear la lectura y hasta dañar el módulo. No es un defecto del producto: es física pura. P = I²R, y si R es pequeña pero no nula, la potencia disipada en forma de calor puede ser considerable.
✨ Mi veredicto
Después de dos décadas metiendo las manos en circuitos de todo tipo, puedo decirte que el 95% de los problemas con los amperímetros se resuelven recordando esto: siempre en serie, nunca en paralelo, abre el circuito y respeta la escala. No hay más secreto.
Lo que diferencia a un electricista cuidadoso de uno que va quemando herramientas es la paciencia. El procedimiento es tan sencillo como desconectar la fuente, intercalar el aparato entre los dos extremos del circuito abierto y volver a alimentar. Si haces esto metódicamente, sin prisas, jamás vas a encontrarte con el olor a baquelita quemada que tantas veces he olido en talleres ajenos.
Mi consejo personal: si empiezas en esto de la electrónica o las reparaciones domésticas, invierte en un multímetro digital de calidad media con protección por fusible. Los modelos de 20 euros de ferretería suelen cumplir de sobra para corrientes bajas, y su protección te salvará de más de un disgusto. Cuando tengas soltura y necesites medir corrientes altas, una pinza amperimétrica AC/DC de verdadera eficacia es una herramienta que se amortiza sola.
Y ahora te toca a ti: ¿has tenido algún desastre conexionando un amperímetro? ¿Se te ha ido alguna vez la mano con la escala? Cuéntamelo en los comentarios. Prometo responder sin juicios — yo también he fundido unos cuantos fusibles en mi vida.
