Si trabajas con circuitos eléctricos en el coche, en una instalación industrial o en un proyecto de electrónica de potencia, seguro que has necesitado aislar dos partes sin que se molesten entre sí. Ahí entra en juego el relé de desacoplamiento, un componente sencillo pero con una fiabilidad a prueba de fallos. En esta guía te cuento para qué sirve exactamente, cómo elegirlo y cómo cablearlo sin complicaciones.
🔎 En resumen:
- ✅ Aísla eléctricamente dos partes de un circuito para evitar interferencias, transitorios o cortocircuitos.
- ✅ Funciona con una bobina (12 V o 24 V) que activa contactos normalmente abiertos o dobles.
- ✅ Se usa en mantenimiento automotriz, protección de equipos sensibles, sistemas de control industrial y energías renovables.
- ✅ Disponible en versiones electromecánicas y de estado sólido, desde unos pocos amperios hasta 30 A o más.
- ✅ La mayoría de tutoriales y experiencias reales recomiendan relés con aislamiento clase B y contactos NA (normalmente abiertos) para máxima seguridad.
¿Qué es un relé de desacoplamiento?
Un relé de desacoplamiento es un dispositivo electromecánico o de estado sólido que aísla eléctricamente dos secciones de un mismo circuito para que la señal o la potencia que circula por una no interfiera en la otra ni se retroalimente. En la práctica, funciona como un interruptor gobernado por una bobina: cuando le llega una pequeña corriente de control, sus contactos internos se abren o se cierran, separando o conectando las dos partes. Aunque mucha gente lo conoce como relé de acoplamiento (porque acopla dos sistemas), su función principal suele ser justo la contraria: desacoplar, es decir, cortar cualquier camino eléctrico no deseado.
Lo vas a encontrar en aplicaciones tan dispares como un coche (para desconectar la batería durante el mantenimiento), un cuadro eléctrico industrial (para proteger un PLC de picos de tensión) o un pequeño aerogenerador (para desacoplar el generador de la red cuando hay un fallo). Su diseño compacto y su facilidad de integración lo han convertido en un comodín imprescindible.
¿Cómo funciona un relé de desacoplamiento?

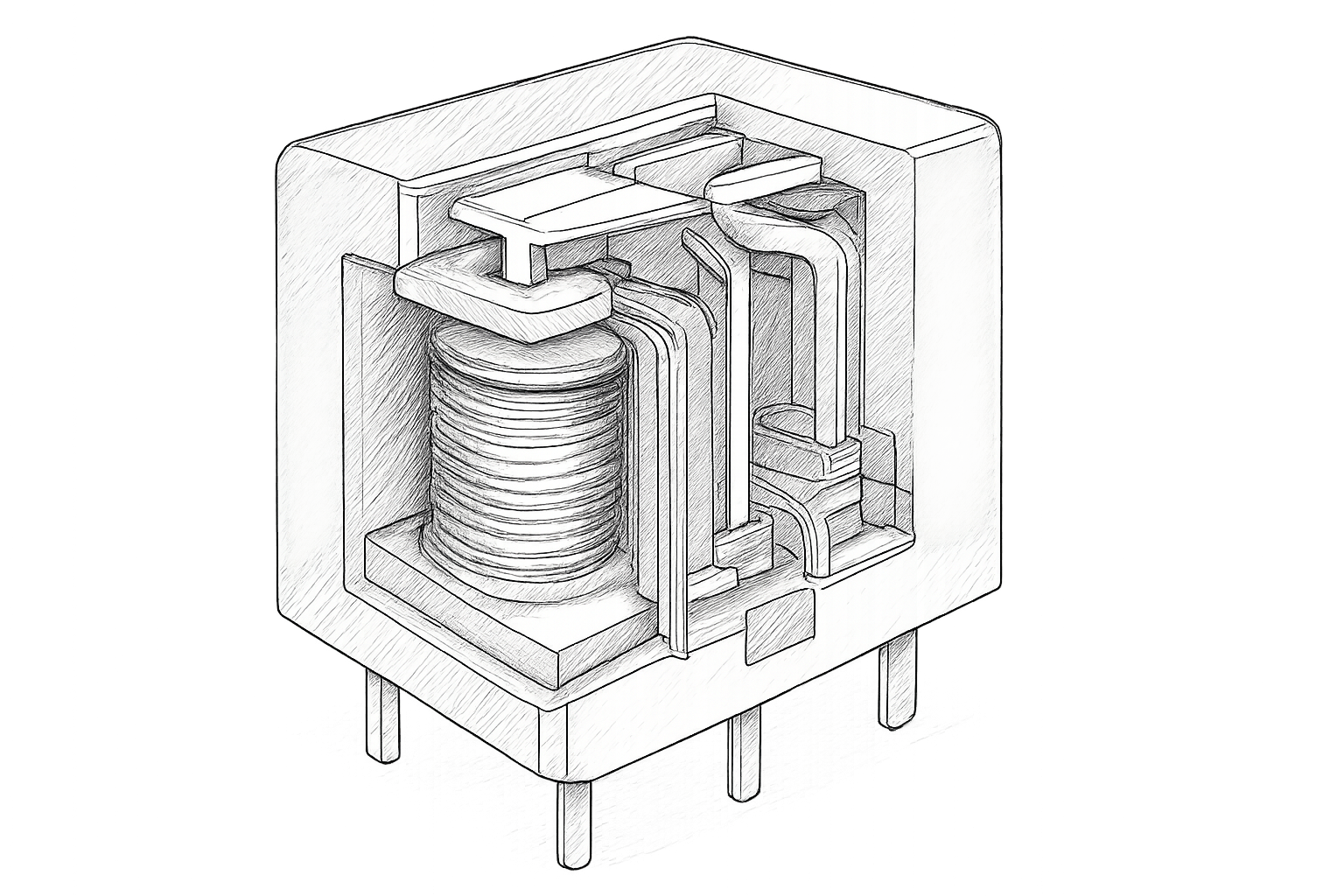

El funcionamiento es muy directo: una bobina interna crea un campo magnético cuando recibe una tensión de control (normalmente 12 V o 24 V), que atrae un pequeño inducido y mueve los contactos. La magia está en que no existe conexión eléctrica directa entre el circuito de la bobina y los terminales de los contactos: la energía se transfiere por magnetismo, de manera que un pico de tensión en la carga nunca llega al controlador, y viceversa. Eso es el aislamiento galvánico, y de ahí viene el término « desacoplamiento ».
Según el modelo, los contactos pueden ser normalmente abiertos (NO), que cierran el circuito cuando la bobina se excita, o de doble conmutación (SPDT), con un contacto NC (normalmente cerrado) y otro NO. En automoción y en muchas aplicaciones de desconexión de batería, se prefieren los contactos NA porque, en reposo, la instalación queda totalmente aislada, evitando descargas accidentales.
⚡ Consejo práctico: Casi todos los relés de desacoplamiento que se venden para aficionados y profesionales en portales como Amazon (Omron G7L‑2A‑BUBJ, Bosch 0 332 011 007, módulos optoacoplados HUAREW…) vienen con aislamiento clase B y contactos NA. En mi experiencia, respetar esa recomendación te ahorra muchos quebraderos de cabeza cuando trabajas con cargas inductivas o equipos caros.
Aplicaciones principales del relé de desacoplamiento
La versatilidad de este componente hace que aparezca en escenarios muy distintos. Te resumo los más habituales:
- Automoción: Desconectar la batería de un vehículo almacenado largo tiempo, aislar la instalación de iluminación auxiliar o proteger la centralita de un coche clásico cuando se monta un alternador más potente. El conocido relé de 4 pines Bosch de 30 A es un ejemplo típico.
- Industria: Separar lógicamente la salida de un PLC de las cargas de potencia, proteger entradas analógicas sensibles de transitorios y conmutar equipos de 230 V desde una señal de 24 V sin riesgo.
- Electrónica de potencia y energías renovables: Desacoplar inversores solares o pequeños aerogeneradores de la red de suministro, como hace el módulo DSEP100 que se usa en parques eólicos para cumplir con la normativa de protección G59.
- Mantenimiento y reparaciones: Aislar fuentes de alimentación mientras se trabaja en una instalación, evitando sustos con la corriente residual o el rearme automático.
Tipos de relés de desacoplamiento
Aunque el principio es el mismo, el mercado ofrece dos grandes familias que se adaptan a necesidades diferentes: los electromecánicos y los de estado sólido (SSR). También existen versiones optoacopladas y temporizadas que merece la pena conocer.
| Tipo | Principio | Ventajas | Inconvenientes | Corriente típica |
|---|---|---|---|---|
| Electromecánico | Bobina + contactos físicos | Alta resistencia a picos, aislamiento galvánico completo, económico | Desgaste mecánico, ruido de conmutación, velocidad limitada | 5 A – 30 A |
| Estado sólido (SSR) | Triac, MOSFET o IGBT | Sin partes móviles, conmutación rápida, silencioso | Menor resistencia a sobrecargas súbitas, requiere disipador en altas corrientes | 2 A – 50 A |
| Optoacoplado | LED + fototransistor | Aislamiento extremo, ideal para bajas corrientes y lógica de control | Corriente limitada (normalmente <10 A) | 0,5 A – 10 A |
| Temporizado (off-delay) | Circuito electrónico interno con retardo | Desconexión retardada, mantiene alimentación un tiempo tras quitar señal | Función específica, más caro | Varía según modelo |
Casi todos los tutoriales que he visto en foros y vídeos coinciden en que, si no necesitas la velocidad del estado sólido, un buen relé electromecánico con aislamiento clase B es la opción más robusta y fácil de integrar. Por ejemplo, el Omron G7L monta en muchos cuadros industriales y tiene una fiabilidad probada.

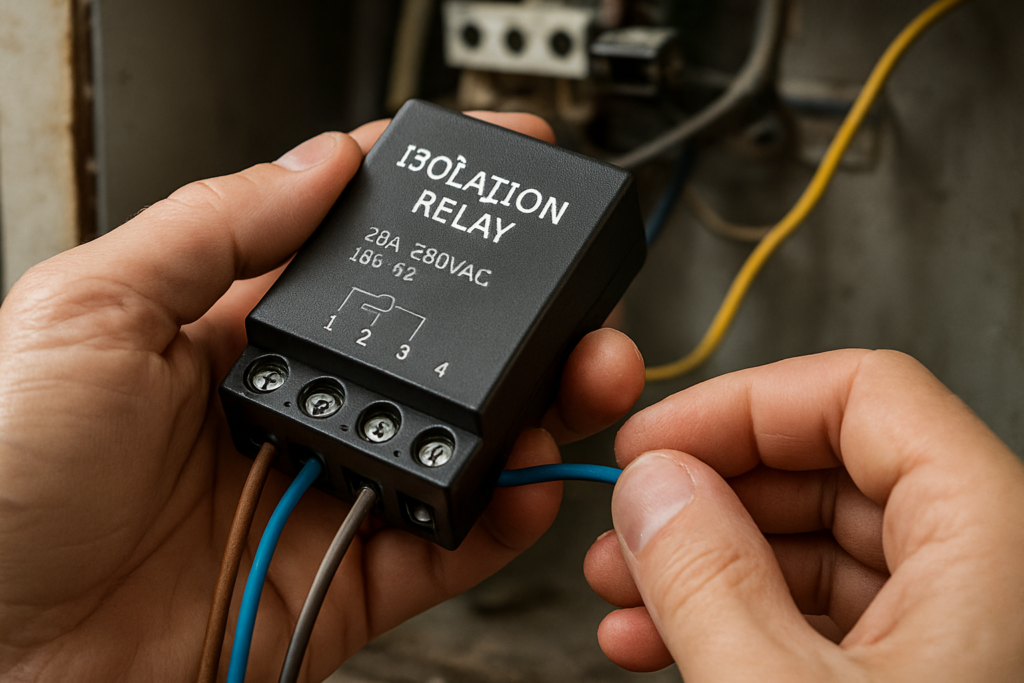

¿Cómo va conectado un relé de desacoplamiento?
La respuesta directa: la bobina se conecta a una fuente de control (12 V o 24 V) entre los terminales 85 y 86, y los contactos se intercalan en el circuito de potencia entre el terminal 30 (positivo común) y el 87 (salida hacia la carga). En los relés de 4 pines que usamos normalmente en automoción y pequeñas instalaciones, esa es la configuración estándar según la norma DIN 72552. Si llevas tiempo en esto, seguro que ya los tienes grabados, pero nunca está de más recordarlo.
- 🔹 30 → Entrada del positivo de batería (o del bus de potencia).
- 🔹 87 → Salida hacia la carga que queremos alimentar (luces, ventilador, inversor…).
- 🔹 86 → Entrada positiva de la bobina (señal de control).
- 🔹 85 → Masa o negativo de la bobina.
- 🔹 87a (en relés de 5 pines) → Contacto normalmente cerrado, útil si necesitas una desacoplamiento conmutado.
Para instalar un relé de desacoplamiento en un coche o en un armario eléctrico, coloca un fusible lo más cerca posible de la toma de positivo (terminal 30). La masa de la bobina (85) debe ser sólida y directa a chasis o a la barra de 0 V. Así te aseguras de que la bobina se excita con toda la fuerza y los contactos no vibran.
Cómo elegir el relé de desacoplamiento adecuado
No todos los relés valen para todo. Si te limitas a copiar el número de amperios de la etiqueta, puedes llevarte una sorpresa desagradable cuando una carga inductiva queme los contactos en dos ciclos. Aquí van los criterios que yo aplico siempre:
- 🔌 Tensión de la bobina: 12 V en automoción, 24 V en la mayoría de automatismos industriales. Asegúrate de que la fuente de control entrega la tensión correcta incluso con la batería baja.
- 🔌 Corriente de carga: El relé debe soportar la corriente máxima del circuito con un margen de seguridad del 20‑30 %. Si la carga es un motor, el pico de arranque puede ser varias veces superior.
- 🔌 Aislamiento: Busca modelos con aislamiento clase B (130 °C en el bobinado). Soportan mejor los ambientes calurosos y las sobrecargas momentáneas.
- 🔌 Contactos NA o conmutados: Para un simple desacoplamiento, un contacto normalmente abierto (SPST‑NO) es suficiente y más barato. Si necesitas un circuito de seguridad que cierre al desactivar, elige un relé de doble conmutación (SPDT).
- 🔌 Tipo de montaje: De inserción rápida (tipo minibosch), para PCB o sobre carril DIN. Elige el que mejor se adapte a tu caja de conexiones.
En las listas de más vendidos de Amazon, los relés de 30 A con carcasa sellada y contactos de aleación de plata dominan el ranking, y no es casualidad: son los que menos devoluciones generan en proyectos de bricolaje y profesionales.
✨ Mi veredicto
El relé de desacoplamiento es uno de esos componentes que pasan desapercibidos hasta que te salvan una avería seria. Después de probar decenas de modelos —desde los chinos cuadrados sin marca hasta los Omron de gama industrial—, me quedo con tres ideas claras. Primero, el aislamiento clase B y los contactos normalmente abiertos no son un capricho de ingeniero: en el mundo real, con vibraciones, polvo y cargas inductivas, marcan la diferencia entre un circuito que dura años y uno que falla en el peor momento.
Segundo, no te compliques si no lo necesitas. Un relé electromecánico de buena marca (Bosch, Omron, Finder…) cubre el 90 % de las aplicaciones de desacoplamiento con un coste ridículo. Solo cuando trabajes con muy altas frecuencias de conmutación o necesites mil millones de ciclos, plantéate el SSR.
Y tercero, cablea con cabeza: un fusible cerca del positivo, una masa firme y un margen de corriente generoso son la receta del éxito. Si además lo montas en un soporte con terminales de tornillo, te facilitarás cualquier reparación futura.
Si este artículo te ha resuelto alguna duda, cuéntame en los comentarios en qué proyecto estás metido y qué relé has elegido. ¿Has tenido alguna mala experiencia con un SSR que se quedó pegado? Me encantaría leer tu historia.
